Exemple : application Sensor pour Android
Produit: Lien vers l'application CODESYS Sensor pour Android
L'exemple de projet montre comment envoyer des données de capteur depuis un smartphone Android vers un CODESYS contrôleur.
Installation
Installation de l'application Android
L'application Android Application CODESYS Sensor ne peut être installé que depuis le Google Play Store.
Recherchez « CODESYS Sensor App » dans le Google Play Store et installez l'application sur votre appareil Android.
Installation du CODESYS colis
Installez le CODESYS Sensor App for Android Example package via le CODESYS Installer. Utilisez le lien de téléchargement au bas de cette page.
Configuration
L'application Android utilise des variables réseau pour envoyer les données du capteur de l'appareil Android au CODESYS contrôleur via UDP sur les ports 1202 et 1059. L'appareil Android (smartphone ou tablette, par exemple) et CODESYS le contrôleur doit être situé sur le même réseau local. Le moyen le plus simple d'y parvenir est d'utiliser le point d'accès Wi-Fi de l'appareil Android
Configurez un point d'accès Wi-Fi sur l'appareil Android.
(par exemple, via Réglages → Hotspot et partage de connexion → point d'accès sans fil)
Connectez le CODESYS contrôleur au point d'accès Wi-Fi et recherchez l'adresse IP du contrôleur pour l'adaptateur Wi-Fi (par exemple, à l'aide du
ipconfigcommande).
Ouvrez le CODESYS exemple de projet
AndroidSensorApp.project.Démarrez le
SensorReceiverapplication sur le contrôleur.
Démarrez l'application « CODESYS Sensor App ».
Dans le Adresse IP cible champ, spécifiez l'adresse IP du CODESYS contrôleur.
Changez le Envoyer les données du capteur à la commande réglage pour SUR.
Les données actuelles du capteur sont maintenant envoyées au contrôleur et affichées dans la visualisation.
Important
Si le CODESYS l'application ne reçoit aucune donnée, puis vérifiez les paramètres de redirection de port de votre réseau et de votre pare-feu.
Champ d'application fonctionnel
Adresse IP cible: Réglage de l'adresse IP du CODESYS contrôleur
Envoyer les données du capteur à la commande: envoie les données du capteur à l'adresse IP spécifiée
Messages: messages d'état pour le CODESYS appli
Démarrer la reconnaissance vocale: Lance la reconnaissance automatique des mots par Google
(Uniquement lorsque vous êtes connecté à Internet)
Mots reconnus: Liste des mots reconnus
AndroidSensorApp.projectLes données de capteur reçues sont affichées dans la visualisation du
SensorReceivercandidature. Les mots reconnus par la reconnaissance vocale sont stockés dans la chaînestrCommandLa variable réseau NVL est stockée.

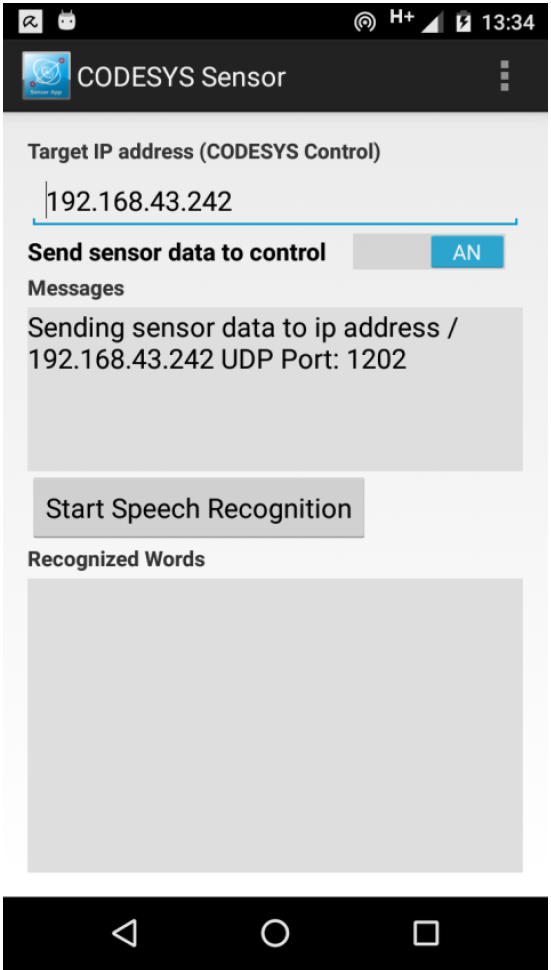

Capture d'écran : CODESYS Sensor App for Android sur l'appareil Android

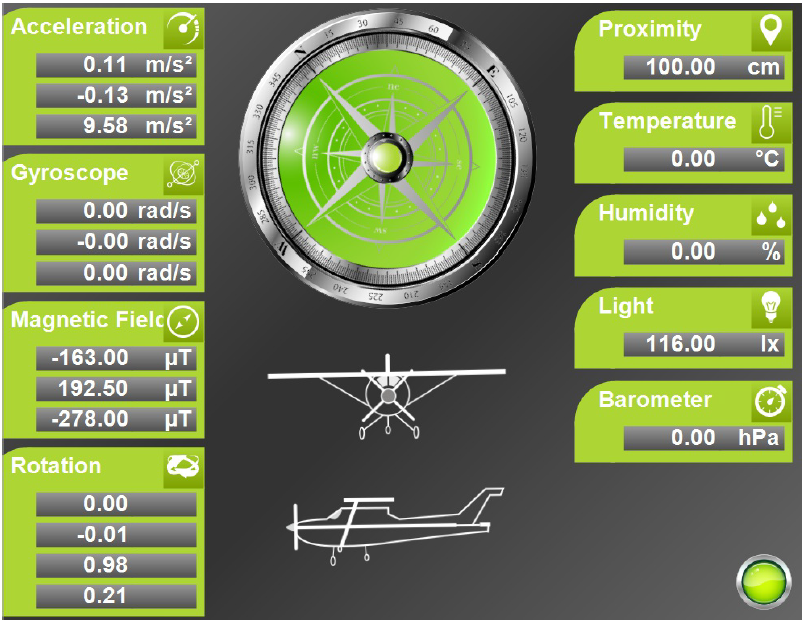

Capture d'écran : affichage des données du capteur dans CODESYS Development System (AndroidSensorApp.project)
Exigences et restrictions du système
Système de programmation | CODESYS Development System (version 3.5.17.0 ou supérieure) |
Système d'exécution | CODESYS Control Win (version 3.5.17.0) AstuceUtilisez le projet gratuit Device Reader (disponible dans CODESYS Store International) pour connaître les fonctions prises en charge par le contrôleur. |
Composants complémentaires |
|
Exigences supplémentaires |
|
Avis
TÉLÉCHARGER Projet
